プレス部品CCD自動外観検査機

NINGBO LANCE INDUSTRIAL CO.,LIMITEDは、これらの信号に対してさまざまな計算を実行し、面積、数量、位置、長さなどの対象物の特徴を抽出します。スタンピング部品CCD自動外観検査機は、産業用カメラを使用して検査対象を画像信号に変換します。画素分布と明るさや色などの情報をもとにデジタル信号に変換されます。

製品パラメータ

当社が提供するプレス部品CCD自動外観検査機では、検査前にすべての項目が画質ではっきりと見えることが必要です。検査効率:毎分60個以上(製品の供給速度に応じて)。

検査ケース

1.サンプル画像

2.検査内容：

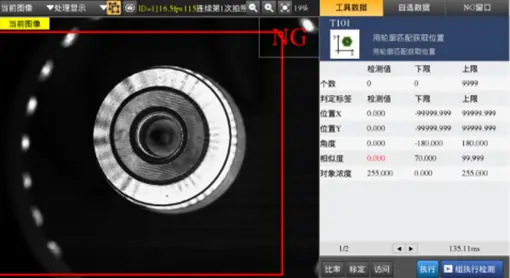

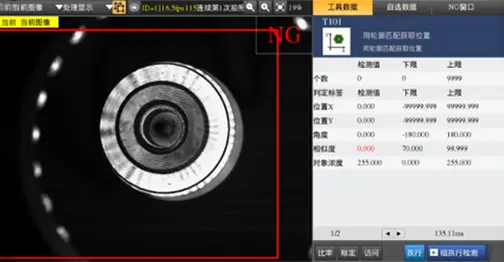

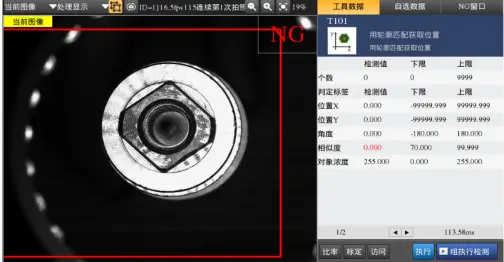

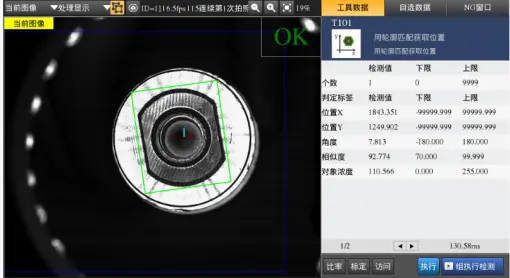

3.サンプル検査画像:

わかりました

NG

NG

NG

‌

金属プレス部品の製造も行っており、生産効率の向上、不良品の選別、生産コストの削減をご希望の場合は、お気軽にご相談ください。

プレス部品CCD自動外観検査機は、人間の目の代わりに生産ラインでの不良品の検査をサポートし、欠陥、欠陥、傷などの不良品を選別します。当社はお客様にソリューションを提供し、お客様のニーズに適したプレス機を設計することができます。

製品の利点

スタンピング部品CCD自動外観検査機の検出精度は最大1μmです。主要なワークピースは 0.003 mm で構成できます。検出精度は99.99%で、誤検出や漏れを効果的に削減します。検出速度は毎分200～1200個の間で調整可能です。通常の検出効率は毎分60個以上です。製品のサイズや複雑さに応じて柔軟に調整でき、さまざまなバッチ生産のニーズに適しています。

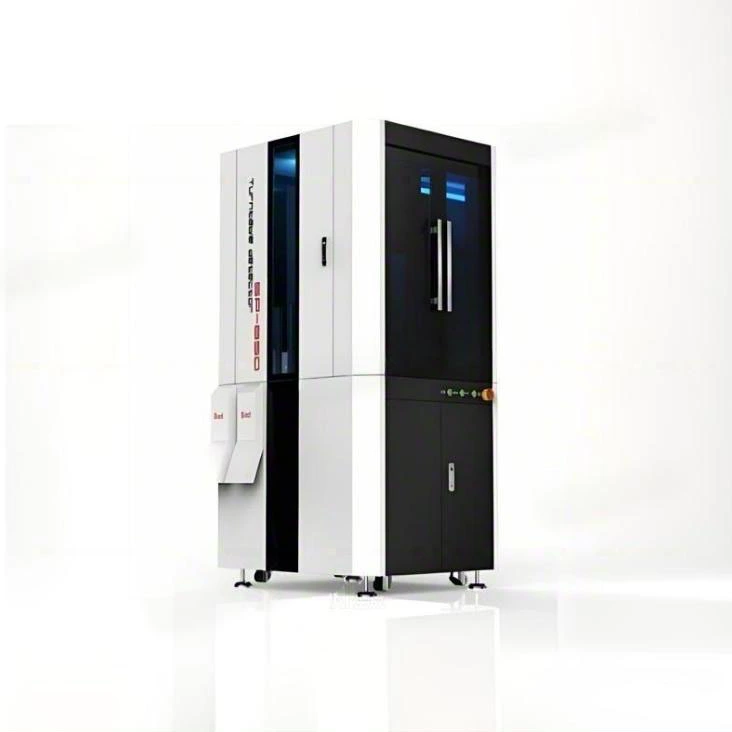

応用範囲は広いです。ゴム、金属、プラスチック、ガラス、複合材料などのプレス部品を検出できます。長さ、幅、高さ、直径の偏差、混入、変形、バリ、黒点、傷などのさまざまな欠陥を正確に識別できます。また、複数のフライス面、フライス面の欠落、フライス穴の欠落、タップの欠落などの特殊な欠陥も検出できます。ローディング方法は、カスタムの振動ディスク、コンベア ベルト、メカニカル アームをサポートしています。電源は世界的な 220V AC および 50/60Hz 規格と互換性があります。標準サイズは800mm×600mm×1200mmです。サイトの制限に応じてカスタマイズできます。重量は約150kgです。動作が安定しており、メンテナンスも容易です。

アプリケーションシナリオ

プレス部品CCD自動外観検査機は、主にプレス部品の製造業界で使用されます。その中心的な機能は、さまざまな種類の金属、ゴム、プラスチックなどのプレス部品の自動品質検査プロセスに適応することです。プレス部品生産ラインのオンライン全数検査、工場出口での品質検査、入荷材料検査などのシナリオで広く使用されています。ステンレス鋼、アルミニウムプレス部品、プラスチックプレス部品などのさまざまな製品に適用でき、生産効率の向上、不良品の選別、生産コストの削減が必要なプレス部品製造企業に特に適しています。この装置は既存の生産ラインにシームレスに統合でき、積み込み、検査、仕分けの完全自動化を実現し、手作業による検査を置き換え、人的効率の低さと品質のばらつきの問題を解決し、企業が標準化された品質管理を達成できるように支援します。

Q&A

質問: プレス部品のどのような具体的な欠陥を検出できますか?また、どのような検出方法が使用されますか?

回答: スタンプ部品 CCD 自動外観検査機は、長さ、幅、高さ、直径の偏差、取り違え、変形などの一般的な欠陥を検出できます。また、複数のフライス面、フライス面の欠落、フライス穴の欠落、タップの欠落などの特殊な欠陥もすべて通常の光検出方法を使用して検出できます。検査結果の精度と信頼性を確保し、さまざまな不良品を効果的に排除するには、検査前に検査対象のワークの画像が鮮明で視認できることを確認する必要があります。

質問: 読み込み方法とサイズはカスタマイズできますか?

回答: はい、カスタマイズできます。積載方法には、振動ディスク、コンベア ベルト、メカニカル アームの 3 つのオプションがあります。お客様の生産ラインの要件に適応できます。標準的な装置サイズは800mm×600mm×1200mm、重量は約150kgです。現場の制約に応じてサイズや構成を柔軟に調整し、お客様の実際の生産ニーズに対応します。

質問: 検出精度と速度は調整できますか?

回答: プレス部品 CCD 自動外観検査機の検出精度は、最大 1 μm に達します。主要コンポーネントの場合は、0.003 mm に設定できます。検出速度は毎分200～1200個の間で調整可能です。通常の検出効率は毎分60個以上です。製品のサイズ、複雑さ、読み込み速度に応じて、精度と効率の両方を考慮して、柔軟に具体的な調整を行うことができます。
