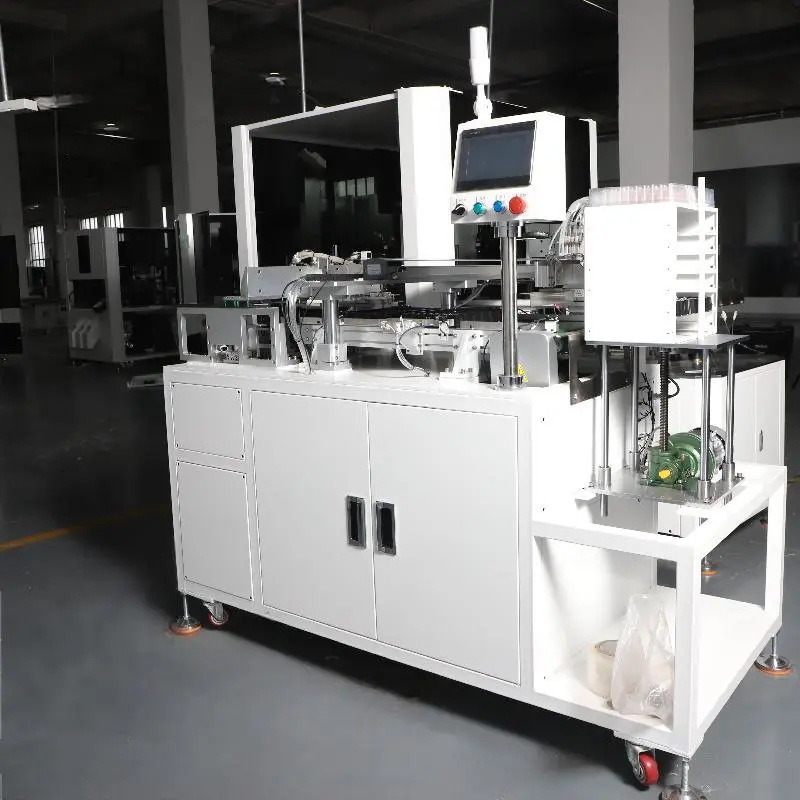

自動車用整流子欠陥検出システム

整流子は、DC モーターや発電機の方向を制御するために自動車に不可欠な部品であり、その性能は車両のパワートレインやステアリングアシストなどの重要な機能に直接影響します。自動車用整流子欠陥検出システムは、整流子のサイズと外観を検査して欠陥部品を排除し、自動車部品の品質を向上させ、車両の安全性をさらに高めることができます。 LANCE INDUSTRIAL の検査速度は 20 ～ 50 個/分に達し、ローディング機構の送り速度に応じて調整できます。車載モーター整流子の長さ、幅、高さ、角度などの寸法問題や、変形、汚れ、欠品、傷、バリ、マーキングなどの外観欠陥を検出できます。また、欠けている穴や詰まった穴を見つけて検出することもできます。手動検査と比較して、より高い基準、より高い精度、より速いスピードを実現します。

実装機能と要件

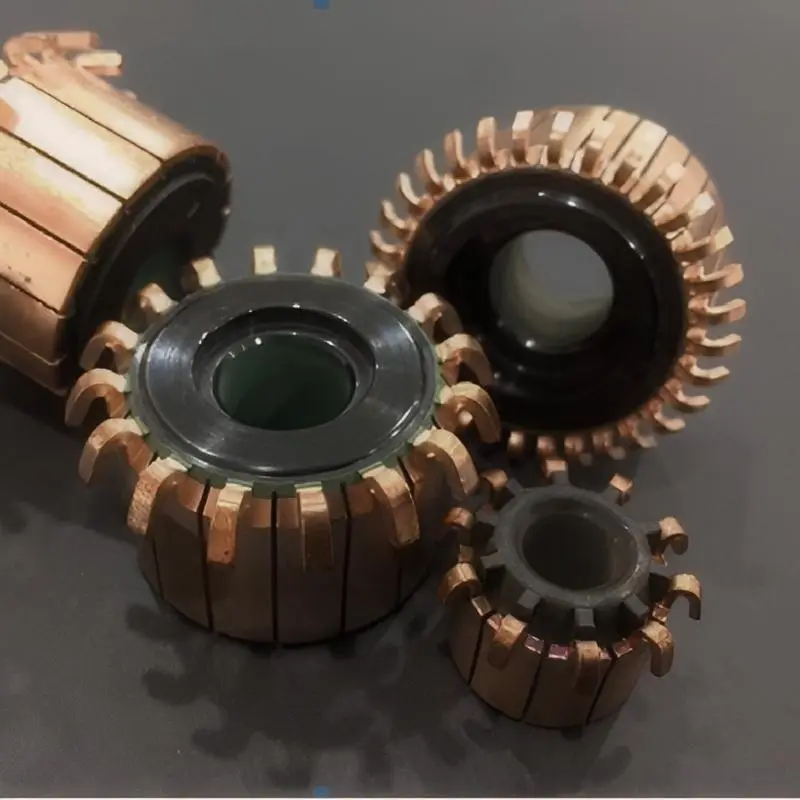

1.検査画像:

2. 検出原理:

自動車用整流子欠陥検出システムは、高精度のイメージングと画像処理を使用して、整流子の寸法偏差と表面欠陥を最大 0.01 mm の検出精度で識別します。製品の品質の安定性を向上させ、人的ミスを削減し、量産時の工場検査に適しています。

3.テスト内容:

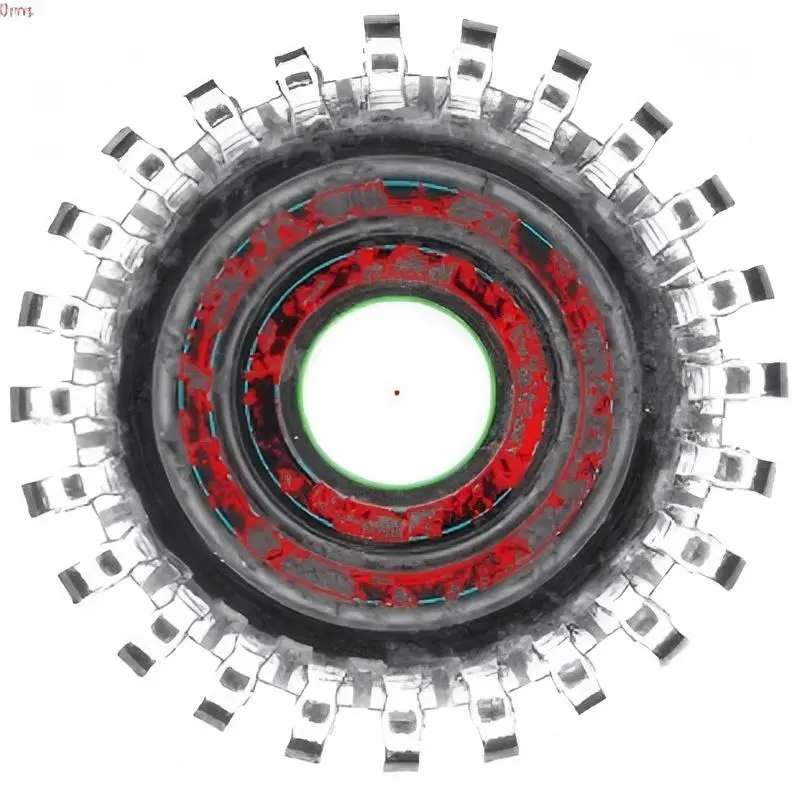

4.テスト結果画像:

当社の自動車用整流子欠陥検出システムは、画像取得、画像送信、製品位置決め、画像デジタル化、データ送信、データベース計算、データ信号、PLC 信号受信、および指令機械装置を使用して、整流子の検出中に欠陥のある製品を排除します。

主な技術的特徴

LANCE INDUSTRIAL のユーザーインターフェイスは明確で操作が簡単です。簡単な設定だけで自動検出が可能です。自動車用整流子欠陥検出システムのソフトウェアとアルゴリズムは完全に独立して開発されています。このシステムは高度にターゲットを絞っており、局所領域の選択的な検出を可能にし、検出の柔軟性を高めます。専門的に設計された光源により、鮮明で均一なイメージングが保証され、タスクの完了が保証されます。このシステムは設置が簡単で、運用、保守、拡張が容易です。さらに、高い信頼性と安定した動作により、さまざまなフィールド条件に適しています。そのためパートナー様からの支持も高く、絶賛されております！

Q&A

質問: 自動車用整流子欠陥検出システムは、業界のどのような問題点に対処できますか?

回答: このデバイスは、自動車の整流子検査用に特別に設計されています。自動車用DCモーターおよび発電機の整流子のサイズや外観の欠陥を検出でき、手作業による検査における低規格、低精度、低効率の問題に対処し、自動車部品の品質向上と、車両の動力伝達やステアリング支援などの重要な機能の安全性の確保に貢献します。

質問: 機器の検出の精度と速度はどのくらいですか?

回答: 装置の検出精度は最大 0.01mm です。検出速度は毎分20～50個で、送り速度に応じて調整可能です。整流子の長さ、幅、高さ、角度、変形、汚れ、欠品などの外観不良を検出できます。また、欠けている穴や詰まった穴を見つけて検出することもできます。同時に、表面の傷、酸化、マイカの損傷などのさまざまな問題を特定できます。検出は包括的かつ正確です。

質問: 機器の検出方法は何ですか?

回答: この装置では複数の検出方法が採用されています。上面の汚れには上面直接光を使用します。傷や突起などはサイドライトを採用。フック幅の場合は、下方向の直接光または45度の傾斜方向の直接光が使用されます。内部の穴関連の欠陥には、上部のバックライトまたは 45 度傾斜した直接光が使用されます。専門的に設計された光源が装備されており、鮮明で均一な画像を保証します。高精度のイメージングおよび画像処理技術と組み合わせることで、信頼性の高い検出結果が保証されます。

質問: 操作とインストールは複雑ですか?

回答: 装置の操作は簡単です。インターフェイスは明確です。簡単な設定で自動検出が可能です。インストールが簡単で、その後の運用、メンテナンス、拡張も簡単です。ソフトウェアとアルゴリズムはすべて当社が独自に開発したものです。これらは高度にターゲットを絞っており、特定の領域を選択的に検出できます。柔軟性が高く、高い信頼性で安定して動作するため、工場での大規模な生産シナリオに適しています。
