リングシール ワンクリックフラッシュテスター

ランス工業は、画像検査ソリューションと検査機を提供する専門サプライヤーです。弊社のリングシールワンクリックフラッシュテスターは高い再現精度を誇り、同一製品を繰り返し測定する際のデータの一貫性不良の問題を解決します。変位スケールや目盛定規が不要なシンプルな構造で、測定中にワークテーブルを移動させる必要がないため、装置の安定性に優れています。精度スケールはCCDカメラのピクセルに基づいており、経時変化や温度や湿度の影響を受けないため、機器の精度は安定しており、ソフトウェアによる測定精度の自動校正が可能です。

製品の特徴

--リングシール ワンクリックフラッシュテスター ワークピースのさまざまな特徴を同時に測定でき、1 回のプログラミングセッションで最大 99 以上の寸法を測定できます。

--一度に100個以上のワークを測定可能: ワンクリックで同時に測定でき、ワークごとに複数の寸法が測定されます。

-- 測定結果がわかりやすく表示されます。NG は赤、OK は緑で表示されます。

--自動フォーカス調整：「オートフォーカス」は、測定対象物に確実に焦点が合うようにZ軸の高さを自動的に調整します。

-- 精密処理: 1. サブピクセル処理: ピクセルを 0.01 以下に分割し、大視野モードでのエッジ検出と測定に適用します。 2. フィッティング処理：100点以上の測定エッジ点を抽出し、フィッティングを行い、直線、円、円弧などを識別します。測定精度±2μm。

-- 信頼できるデータ: ユーザーに関係なく、測定結果は一貫しています。経験豊富なオペレーターを必要とする 2D 測定ツールとは異なります。

--簡単な操作：ワークを配置し、ワンクリックで測定します。

製品の特徴と用途

応用

リングシール ワンクリックフラッシュテスターは、次のように多くの製品を検査できます。

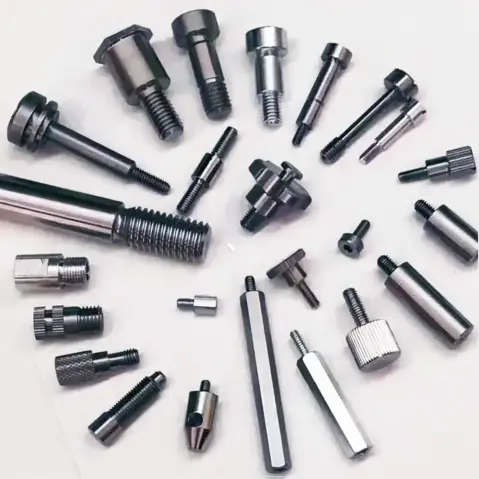

精密金属部品

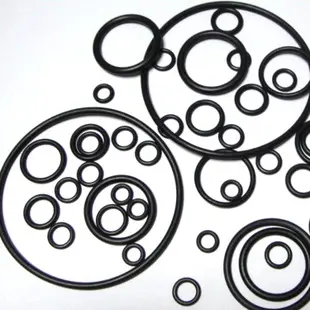

ゴム製品

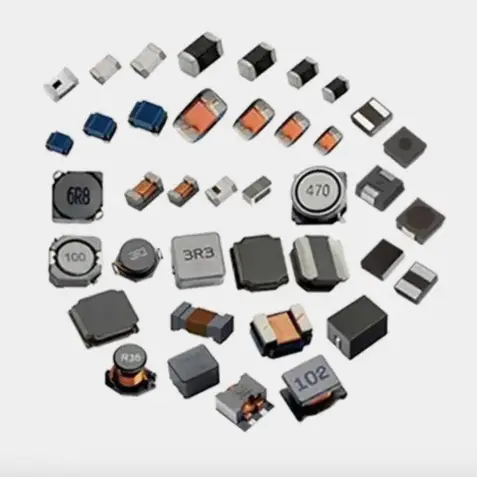

電子部品

医薬品

セラミック磁性材料

その他

Q&A

質問: このデバイスは主にどの製品を検出しますか?コア検出機能とは何ですか?

回答: リングシール ワンクリック フラッシュ テスターは、主にさまざまな部品の高精度な寸法測定と欠陥検出に使用されます。応用範囲が広く、精密金属部品、ゴム製品、電子部品、医薬品、セラミック磁性材料など、さまざまな製品を検出できます。特にシールリングなどの部品の検出に最適です。中核となる機能は、複数のサイズと複数のワークを同時に測定し、製品のサイズの偏差や外観の欠陥などの問題を正確に把握し、測定結果が明確かつ直感的に得られることです。良品と不良品を素早く区別できるため、企業の品質管理効率の向上に役立ちます。

質問: 測定精度と再現精度はどれくらいですか?どうすれば精度を安定させることができるのでしょうか？

回答: 機器の測定精度は 2 つのモードに分けられます。広視野モードは±(3+L/200)μm、高精度モードは±(2+L/200)μmです。再現精度は広視野モードで±2μm、高精度モードで±1.5μmです。複数の設計により精度の安定性を保証できます。変位スケールや目盛定規を必要としないシンプルな構造です。測定中にワークテーブルを移動する必要がなく、振動の干渉を軽減します。精度スケールは CCD カメラのピクセルに基づいており、時間、温度、湿度によって変化しません。ソフトウェアを使用して測定精度を自動的に校正し、長期的な安定性を確保することもできます。

質問: 具体的な操作手順とメリットは何ですか?

回答: 装置の操作は非常に簡単です。専門のオペレーターは必要ありません。一般の従業員は、簡単な知識を習得した後に使い始めることができます。操作手順はワークを指定位置にスムーズに配置するだけで、ワンクリックですべての測定作業が完了します。運用上の主な利点は、測定結果がオペレータの経験に影響されず、オペレータに対する従来の 2D 測定ツールの高い要件を回避できることです。さらに、Z 軸の高さを自動的に調整してオートフォーカスを実現し、測定対象物を明確に確保し、操作の利便性と測定精度をさらに向上させます。

質問: 電源要件とコア構成は何ですか?

回答: リングシール ワン クリック フラッシュ テスターに​​は、電源として 220V/50Hz の入力電圧が必要です。作業環境は、振動が 0.002mm/s 未満、周波数が 15Hz 未満である必要があります。平らで乾燥した、激しい振動のない場所に置くと、安定して動作します。コア構成には、12 メガピクセルのイメージ センサー、デュアル テレセントリック光学レンズ、256 レベルのグレースケール LED リング光源が含まれ、20:1 のサブ画像処理テクノロジーをサポートします。最小表示単位は0.0001mmで、さまざまなシーンでの高精度測定要求に応えます。
